手扶式抹光机操作手册

抹平机操作手册

一、安全事项

1. 机器的特点和用途

此机器是一台手扶式的水泥抹平机，由一台发动机及安装框架，一个齿轮箱，一个保护罩和操作手柄等部件组成。

此机器用于抹平和抛光混凝土表面。

2. 作业安全须知

① 只有经过系统培训人员才允许启动、操作和关闭机器。其理解操作手册，知道如何正确使用机器，熟悉所有操作的部件。

② 在试图操作机器前，要阅读、理解并且按照用户操作手册里的步骤操作。

③ 不允许未成年，喝酒或服用药物的人操作机器。

④ 禁止未经许可擅自操作机器。

⑤ 禁止在皮带罩丢失的情况下操作机器，驱动皮带和滑轮会有潜在的危险，可能会导致严重的伤害。

⑥ 禁止没有通过系统培训的人员操作机器，人员在操作机器前需熟悉各种风险和危害。

⑦ 操作机器的时候，不要使用未经批准的附件和附属设备。

⑧ 操作的时候，不允许任何人站立或者倚靠在机器上。

⑨ 请不要在室内或者相对密闭的环境下使用机器，除非有良好的通风条件。发动机的排气中含有一氧化碳，无色无味，但是可以在几分钟内导致你丧失意识甚至死亡。

⑩ 在运行和关机后的数分钟内，不要触摸发动机和消声器，这些部位温度非常高，会导致烫伤。

⑪ 要始终保持紧急停机开关可以使用并且性能良好，如果此开关不能正常工作的时候，请不要使用机器。失去控制的机器会导致严重人身伤害,而且还会破坏混凝土的表面。紧急停机系统会在机器失去控制时候自动关停机器。

⑫ 在启动机器前，要保证安全开关在开的位置 (推杆在前面的位置) ，在启动机器时,要保持一只手在手柄的位置,抓住机器把手，并且在操作的过程中不要松开。

⑬ 在施工现场操作机器的时候需要着防护服，防护眼镜，保护耳机，以及安全防护鞋。

⑭ 机器停止工作时，要关紧发动机上的燃油阀。

⑮ 不使用时，将机器存放在一个合适的地方，存放的地点需要清洁干燥，远离儿童。

3. 使用内燃机的作业安全

① 在加油或者进行其他有关燃油操作的时候不要抽烟。

② 在有火花和明火的环境下不要启动发动机。

③ 在燃油溢出或者燃油气味明显的时候不要启动机器。把机器移出溢油位置，并且把机器擦擦拭干净然后启动。

④ 不要在发动机运行或者高温的情况下加油。

⑤ 不要在有火花或者明火的环境下加油。

⑥ 加油的时候不要使燃油溢出。

⑦ 在运行和关机后的数分钟内，不要触摸发动机和消声器，这些部位温度非常高，会导致烫伤。

⑧ 如果加油的时候有燃油溢出，需要擦拭干净，并且把抹布丢弃在一个安全的地方。在燃油或者机油泄露的时候不要操作机器。

⑨ 禁止在易燃易爆的环境下操作机器。

⑩ 禁止在通风条件不良或者密闭的空间里操作机器。

⑪ 禁止在运输过程中执行其他操作。工作前，停止发动机，并且把火花塞的线断开，防止意外启动。

⑫ 避免长时间呼吸废气，你可能受到有害气体伤害。

⑬ 在发动机冷却之后执行维修或维护服务。

⑭ 维护及修理时处理燃料需要使用安全的容器。

⑮ 禁止在消声器周围放置树叶，纸张，纸盒等杂物，消声器的高温可以引燃这些物体。

4. 维修安全

① 在使用和维护之前仔细的阅读随机的使用说明书。

② 在维护保养之前熟悉所有控制和安全部件的位置和功能。

③ 如果需要的话可以联系当地的经销商获得更多机器常识。

④ 不要让没有经过培训的人员维修和保养机器，人员维修或维护机器必须熟悉相关的潜在风险和危害。

⑤ 在机器运行的时候不要尝试清洁和检修机器。旋转的部件可能会造成伤害。

⑥ 在机器悬挂的时候不要移动刀片。

⑦ 在维修时，需要断开电源，停止机器运转，防止意外启动。

⑧ 当机器需要更换零部件的时候，仅可以使用原厂配件或者规格一致的部件，如尺寸，类型，强度和材料等。

二、操 作

1. 首次使用前的准备工作

确定包装材料已经从机器上移除。

检查机器及其组件是否损坏，如果有可见的损坏，不要操作机器！联系经销商立即寻求帮助。

盘点所有物品，包括机器，松散的组件和紧固件。

添加所需的液体，包括汽油，机油等。

2. 主要控制部件

3. 安装刀片圆盘

抹平机有3种类型的刀片可以选择。

圆盘是最大款式的提浆产品，安装在精抹或者组合刀片的下面，用于早期的工作，不能倾斜。

精抹刀片用于最后的工作，逐渐的倾斜可以提高磨光水泥效果。

组合刀片是一种多用途刀片、也可以用于提浆、也可用于最终磨光。

注：不要把大尺寸的刀片使用在小尺寸直径的抹平机上，会照成严重身体伤害。

精抹刀片2个边缘都是平等的，使用磨损了一边以后，可以调头安装继续使用。

安装组合刀片的时候，按如下方向安装。刀片的翘边正确安装在机器顺时针朝外方向。

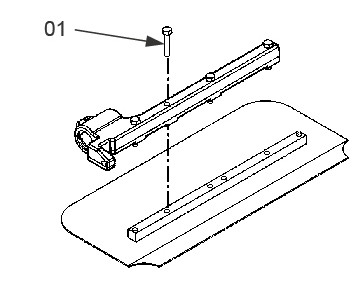

用螺栓（下图01位）将刀片固定在刀杆上，安装前需润滑螺栓的螺纹，这样可以防止混凝土胶结到螺丝连接处，并且使刀片去除更容易。

警告

在安装圆盘的时候不要吊起抹平机，圆盘会掉落下来，使周围的人受伤。

4. 启动之前

在启动机器前，检查如下事项：

所有的手柄没有油污

所有的空置杆在空挡的位置

所有的螺栓结合紧固

燃油位

发动机的机油位

齿轮箱的油位

检查空气滤芯使用情况显示

环形防护罩的情况

手柄和刀片的情况

注意  在启动前检查发动机和机器的机油位，避免机器运行的时候没有机油。（无机

油运转会严重损坏发动机）

5. 手柄安装和调节

打开纸箱寻找出手柄的组件并且组装好，检查并确保没有在装运的时候损坏零部件。把手柄总成安装在齿轮箱上，使用随机配备的螺母及扳手拧紧。

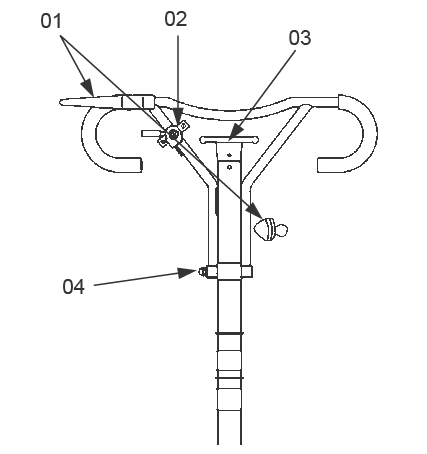

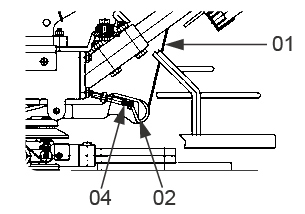

将调节刀片角度的钢丝绳（右图01位）从手柄管子凹槽部完全拉出，并且松开上面的螺母穿进拨叉槽孔内，拧上锁紧螺母（右图02位）。拧动调节手轮（右图03位）保持钢丝绳的适度松弛（手轮转动一圈左右）拨叉在无负荷状态（右图04位）而且刀片处于水平（0℃倾斜）。

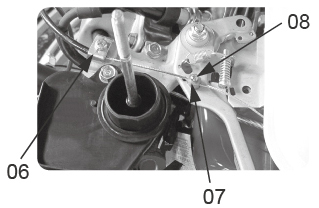

把油门开关向前推到底是怠速位置。取下空气滤芯器，从压板（右图06位）下面穿过油门线管并锁紧压板（右图06位），压住油门线套管，拉出油门钢丝连接到发动机油门支架上（右图07位）锁紧螺栓（右图08位），要保持油门开关自然回位。重新安装上空气滤的盖子。

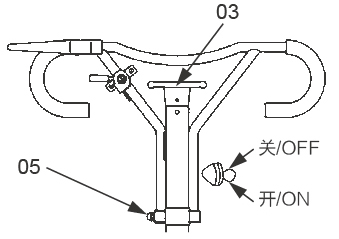

手柄上有个可调节手柄高低的螺栓，松开螺母（下图05位）然后根据操作者适合的高度向上或者向下调节，最后旋紧旋钮加以固定。

6. 安全停机开关

这个开关的切换应该比较简单，并一直保持在这个状态。开关在关闭位置时，发动机不能启动或运行。这个开关的目的是机器失控的状态下可以紧急停止发动机运行(比如操作员在操作过程中放掉手柄)。

7. 开 机

在开机前必须了解所有控制部件的位置和功能。保证安全停机开关在“ON（开）”的位置。如果不是在那个位置，在尝试启动发动机前把推杆推到“ON（开）”的位置。

打开油箱下面的燃油阀（见右图02位）

把发动机开关转到“ON（开）”的位置。

把油门控制开关推向前怠速状态。

拉动启动拉绳。

警告 千万不要在启动发动机的时候把脚放在环形护罩上，如果脚滑到里面，当刀片旋转的时候会造成严重的伤害事故。

发动机预热后打开阻风门。（如果长时间不开风门运转发动机，会照成发动机严重损坏）。

拉动油门控制开关操作抹平机，调节油门开关使刀片至合适的转速。（0~150）

8. 停 机

将油门控制开关调到怠速位置以减慢发动机的转速至怠速。安全停机开关向后推到关的位置，

9. 刀片倾斜角度调整

用倾斜角度调整旋钮调节刀片倾斜角度，顺时针方向旋转增大刀片倾斜角度，逆时针方向旋转减少刀片倾斜角度。

10. 抹平操作

把刀片安装在抹平机的力臂上，当水泥凝固到可以充分的支撑抹平机的重量时，把机器放在水泥上。按照前面所介绍的选用合适的刀片和圆盘并且启动机器。使用圆盘提浆效果最佳，刀片磨光时调整手轮来调整刀片倾斜角度，保证足够的张力使混凝土抹平，保持调整刀片角度适中以免机器抖动或者颤动。

如果机器颤抖工作会使水泥表面出现波浪和不平衡印记，需要调整最佳刀片角度和机器转速，混凝土干湿的平衡点才能做出完美地面。

11. 精整操作

经过专业设备平整以后，直至水泥可以承受抹平机的重量。调整刀片的倾斜角度，从“1/4”到“3/8”。如果刀片开始带出水泥，则减少倾斜角度。

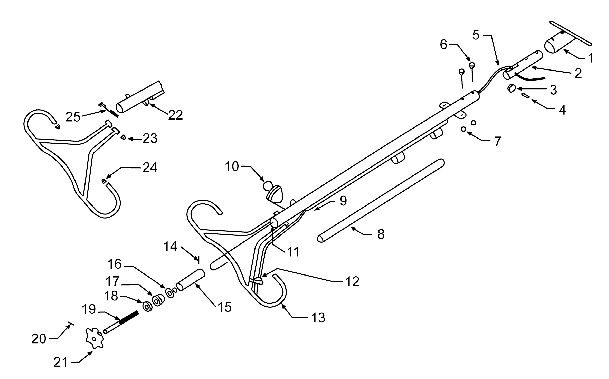

手柄组合（Y446、Y442、Y436、Y430）
